Soluciones Geológicas para el Ciclo de Vida Minero
Desde la exploración inicial hasta el control de producción, nuestros servicios están diseñados para integrarse con su operación, aportando datos fiables y un soporte técnico de excelencia. Navegue por nuestras áreas de especialización para conocer el detalle de nuestra oferta
Caracterización Geológica Avanzada
Nuestra especialización radica en la caracterización geológica avanzada y la interpretación de yacimientos minerales. Ofrecemos un análisis riguroso de litologías, mineralogías y alteraciones hidrotermales, con profunda experiencia en depósitos de alta complejidad, incluyendo pórfidos, IOCG y sistemas estratoligados. Nuestros servicios abarcan desde las primeras etapas de exploración, geometalúrgia y geológia de minas garantizando un soporte técnico completo durante todo el ciclo de vida del proyecto. Adicionalmente, proporcionamos aseguramiento y control de calidad (QA/QC), modelamiento geológico 3D y estimación de recursos y reservas, asegurando datos precisos y fiables para una toma de decisiones estratégicas.

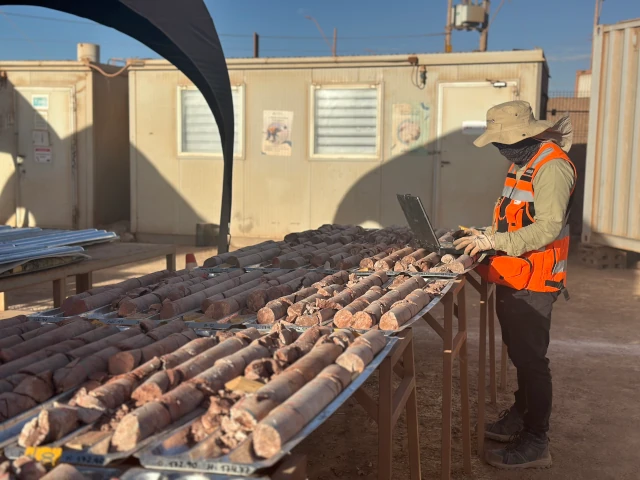

El mapeo o "logueo" de sondajes es una de las tareas más críticas en la exploración y operación minera. De su correcta ejecución depende la calidad del modelo geológico y geotécnico que sustentará el diseño minero, la planificación y la estimación de recursos.
Proceso
- Registro Detallado: Levantamos información sistemática de litología, alteración, mineralización, y características estructurales y geotécnicas del testigo de roca.
- Clasificaciones: Aplicamos clasificaciones y estándares de la industria (RQD, RMR, GSI) para describir y caracterizar el macizo rocoso.
- Integración de Datos: Entregamos la información en formatos compatibles con los principales software de base datos (Acquire), asegurando una integración de la información.
- Bases de datos validadas
- Informes geotécnicos
- Secciones geológicas interpretativas

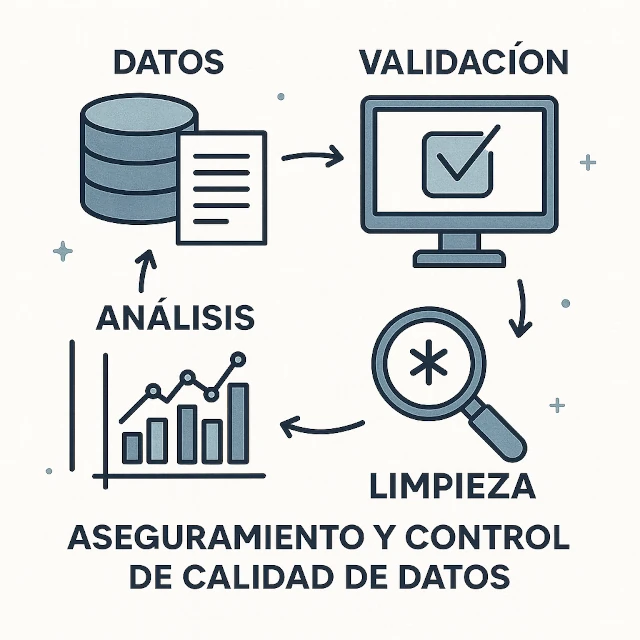

Validamos la información geológica con la supervisión experta de geólogos senior y consolidamos los mapeos con las leyes químicas esta integración de la información geológica proveniente de diversas fuentes (mapeos, sondajes, análisis de laboratorio) permite crear una base de datos única, consistente y lista para ser utilizada en modelos 3D y estimaciones de recursos.
Proceso
- Validación geológica: Homologamos la información de diferentes fuentes a un dato validado por la revisión de mapeo.
- Limpieza de Datos: Identificamos y corregimos errores, inconsistencias y datos atípicos que puedan afectar la calidad del modelo.
- Validación de Consistencia: Conciliamos la referenciación espacial y química de la información geológica para asegurar su coherencia.
- Bases de datos validadas
- Informes geotécnicos
- Secciones geológicas interpretativas

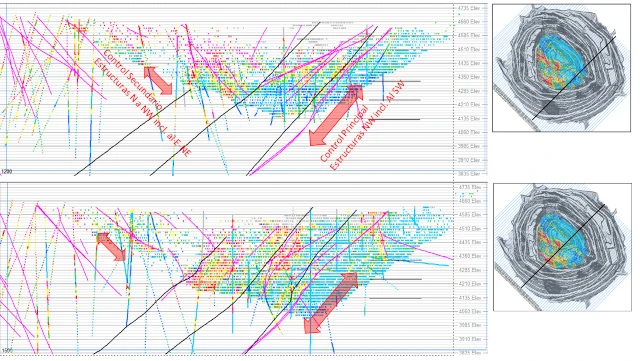

Construimos modelos geológicos tridimensionales a partir de la integración de la data de sondajes, mapeos, geofísica y análisis de laboratorio. Estos modelos son la base para la planificación minera, la estimación de recursos y la toma de decisiones.
Proceso
- Integración de Datos: Integramos todas las fuentes de datos en un software de modelamiento (ej. Vulcan, Leapfrog).
- Interpretación de Dominios: Interpretamos los dominios geológicos, estructurales y mineralizados para definir los límites de las unidades.
- Creación de Sólidos 3D: Creamos sólidos 3D que representan la geometría del yacimiento y los cuerpos de mineral.
- Solidos litológicos, alteración y mineralización
- Secciones geológicas interpretadas
- Modelo Geológico

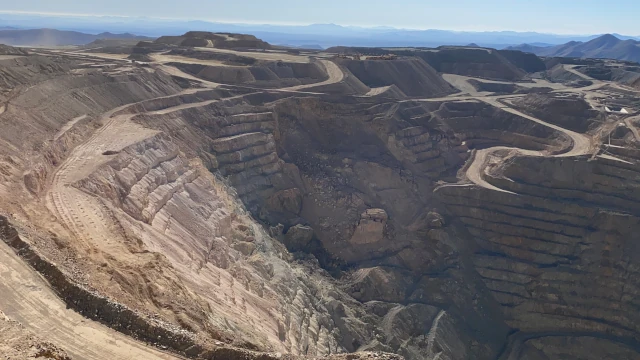

El trabajo operativo de mina requiere el continuo levantamiento de los taludes finales así como el avance de la perforación de pozos de tronadura. Se lleva la información actualizada de los avances y luego son compiladas en trabajos posteriores.
Proceso
- Seguimiento de avances de perforación: Llevamos actualizado el avance del proceso de tronadura dentro de la mina.
- Levantamiento de la información de avances: Se realiza mapeo de las unidas geológicas en planta y taludes.
- Integración y modelación de la información: Se contrasta información real con espera actualizando modelos.
- Avance de Mapeo geológico
- Validacion de modelos
- Solido real extracción

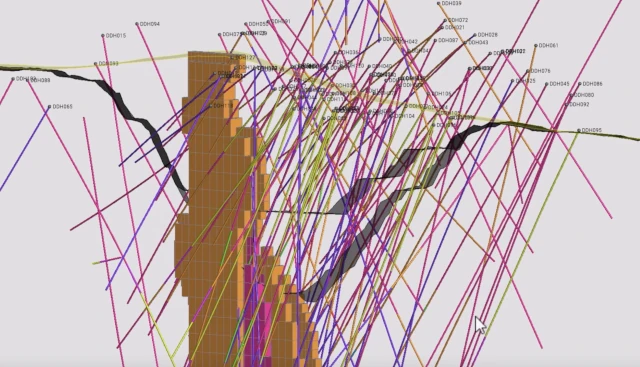

Realizamos la estimación de recursos minerales de acuerdo con los estándares internacionales (ej. JORC, NI 43-101), utilizando técnicas geoestadísticas avanzadas para cuantificar el volumen y la ley del yacimiento. Esta estimación es crucial para la viabilidad económica del proyecto.
Proceso
- Análisis de Datos y Dominios: Analizamos la data para identificar tendencias espaciales y variabilidad de la ley dentro de cada dominio.
- Geoestadística: Aplicamos técnicas geoestadísticas (ej. kriging, simulaciones) para interpolar la ley en un modelo de bloques.
- Estimación y Clasificación: Clasificamos los recursos en categorías (medidos, indicados, inferidos) de acuerdo con los criterios de confianza y densidad de la data.
- Geoestadistica básica
- Kriging
- Clasificación recursos y reservas

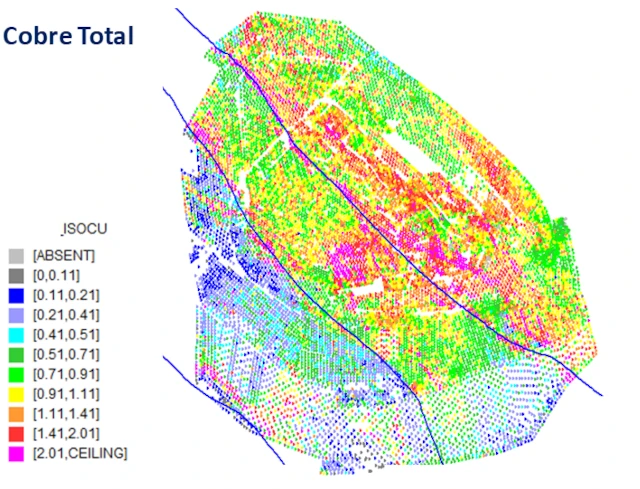

Para el carguío del mineral y otros materiales se debe llevar un control geométrico y volumétrico de las unidades definidas por geología respetando el volumen y el destino de los materiales.
Proceso
- Revisión en terreno de limites físicos materiales: Las unidades de mineral estéril y lixiviado se definen a partir de proceso de estimación y esos limites se transfieren a marcas físicas en terreno.
- Comunicación permanente con operador pala: Se comunica con operador pala los limites de los materiales y la correcta asignación en el carguío.
- Revisión de la asignación de destinos de los materiales: Se revisa en despacho y en terreno la correcta asignación de los minerales a planta y estériles a botadero.
- Marcación física en material tronado
- Verificación de destinos
- Validación de tonelajes

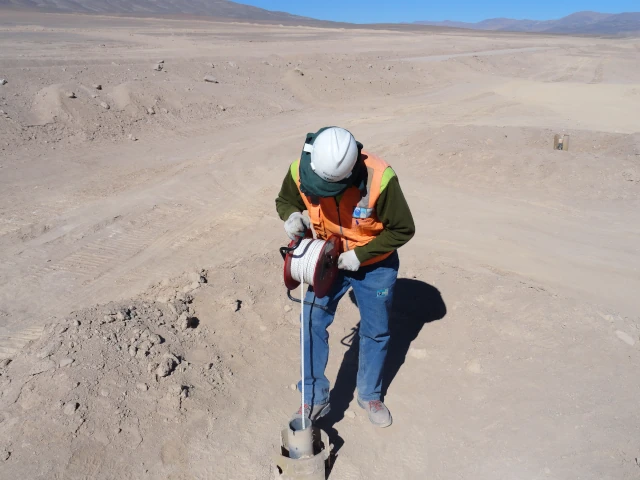

Nos especializamos en la gestión integral del agua subterránea. Nuestros servicios de hidrogeología incluyen la exploración y caracterización de acuíferos, la planificación y ejecución de pruebas hidráulicas, el diseño de pozos de captación, y el monitoreo de recursos hídricos.
Proceso
- Exploración y Caracterización de Acuíferos: Comenzamos con la investigación del sitio para identificar la presencia de acuíferos, utilizando una combinación de análisis geológicos, geofísicos e hidroquímicos. Esta etapa nos permite comprender las propiedades del subsuelo y definir las zonas con mayor potencial hídrico.
- Diseño de Sondajes y Pozos: Una vez identificados los acuíferos, diseñamos la geometría de los pozos de exploración y producción. Esta fase incluye la especificación de diámetros, profundidades y materiales de construcción, optimizando cada pozo para una extracción eficiente y sostenible.
- Pruebas Hidráulicas y Modelamiento: Realizamos pruebas de bombeo para evaluar el rendimiento del pozo y las propiedades del acuífero (transmisividad y coeficiente de almacenamiento). Los datos obtenidos se integran en modelos numéricos para simular el comportamiento del agua subterránea a largo plazo, lo que nos permite predecir el impacto de la extracción.
- Supervisión e interpretación de ensayos hidrogeológicos
- Diseño de pozos hidrogeológicos
- Monitoreo Hidrogeológico
Geotécnica de Macizos Rocosos y Monitoreo
Ofrecemos un servicio geotécnico de espectro completo, incluyendo la caracterización in-situ (mapeo de superficie, bancos y sondajes), geotecnia operativa y monitoreo de instrumentación geotécnica. Nuestros profesionales geomecánicos y geotécnicos de amplia experiencia, apoyados por tecnología de vanguardia, como drones fotogramétricos de alta resolución y sistemas televiewer, realizan una evaluación detallada de las propiedades de los macizos rocosos. Contamos con capacidades avanzadas en el análisis y la interpretación de datos de radares de monitoreo de taludes, operando desde salas de monitoreo en tiempo real de forma continua.
Realizamos ensayos geotécnicos in situ, como el Point Load Test (PLT) y el penetrómetro, para determinar la resistencia de la roca. Estos ensayos son rápidos y eficientes para obtener datos preliminares de la calidad del macizo rocoso.
Proceso
- Planificación de Ensayos: Seleccionamos los puntos de ensayo en el terreno o en testigos de sondaje, asegurando una cobertura representativa.
- Ejecución de Ensayos: Realizamos los ensayos de acuerdo con los estándares internacionales, midiendo la resistencia de la roca.
- Análisis de Resultados: Analizamos los resultados para obtener un perfil de resistencia de la roca que se utiliza en el diseño de taludes.
- Cartilla ensayo
- Mediciones sistemáticas PLT
- Resistencia a la carga

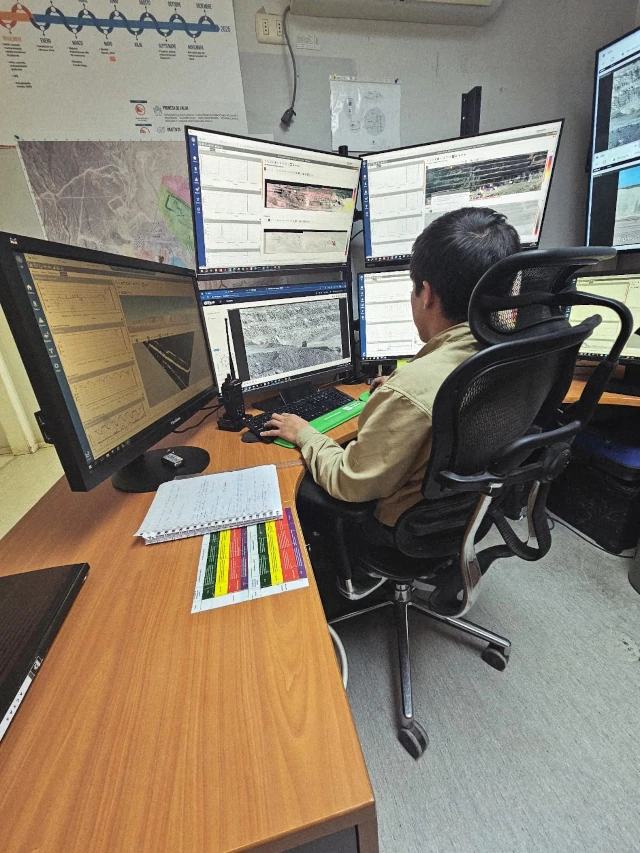

Evaluamos la estabilidad de los taludes de la mina a cielo abierto, identificando las zonas de riesgo y proponiendo medidas de mitigación. Nuestro servicio incluye el análisis de instrumentación para el monitoreo continuo.
Proceso
- Monitoreo Geomecánica: Controlamos constantemente equipos de radares y prismas para monitorear aceleraciones que puedan indicar inestabilidades.
- Análisis de Estabilidad: Con datos actualizados se evalúa la estabilidad de los taludes frente a estructuras o el diseño final de ángulo.
- Recomendaciones y Medidas de Mitigación: Frente a los resultados de estabilidad se recomiendan operaciones para liberación, cambios de diseño o medidas de mitigación.
- Monitoreo continuo
- Revisión áreas y estado
- Instrumentación
- Definición de áreas seguras

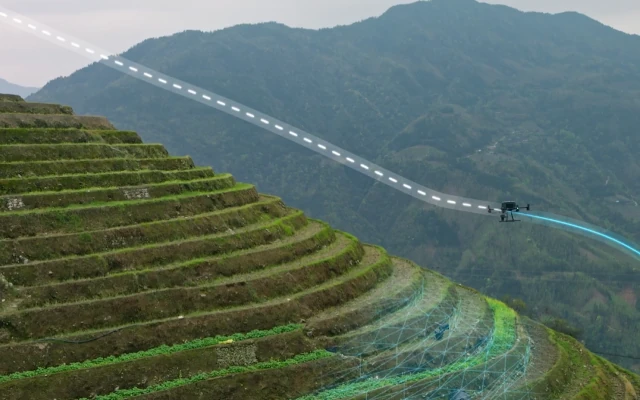

La tecnología de drones permite capturar información topográfica y fotogramétrica de alta precisión de manera rápida y segura. Con nuestro servicio, generamos modelos 3D y ortofotografías detalladas, cruciales para la planificación, control de avance y el diseño de obras mineras.
Proceso
- Planificación de Vuelo: Planificamos las rutas de vuelo considerando el terreno, la seguridad y el objetivo del levantamiento.
- Captura de Datos: Capturamos imágenes de alta resolución que cubren el área de interés, asegurando un traslape adecuado para un procesamiento fotogramétrico óptimo.
- Procesamiento y Generación de Modelos: Procesamos las imágenes para generar modelos 3D, nubes de puntos y ortofotografías que cumplen con los estándares de exactitud requeridos en la minería.
- Procesamiento Estructuras en 3D
- Modelos estructuras
Evaluamos el macizo roco insitu con metodologías de celdas geotécnicas en las parades de los rajos, se identifican las unidades geotécnicas así como fallas y diaclasas.
Proceso
- Levantamiendo de estructuras y actitudes: En terreno con ayuda de tabletas digitales y brújulas estructurales se levanta la información de dip y dipdir de las estructuras.
- Digitalización de l información a coordenadas reales: La información levantada es normalizada a los puntos de inicio y fin de la celda por levantamiento topográfico.
- Evaluación geotécnica de modelos: Los datos levantados son evaluados para consistencia lógica y características del macizo.
- Calculo RMR
- Celdas Geotécnicas
- Caracterización del macizo
La identificación de muestras para ensayos geotécnico (tracción, triaxial carga puntual) deben ser identificados de acuerdo a las unidades geotécnicas y las variables geológicas de litología y alteración.
Proceso
- Identificacion de las unidades geotécnicas: De acuerdo a las unidades geotécnicas es necesario identificar tramos de sondajes que sean a lo menos 2,5 veces el diámetro del testigo y que no presenten discontinuidades por donde el ensayo pueda fracturar.
- Identificación de las características especificas del ensayo: El esquema de ensayos abarca diferentes UH así como diferentes ensayos para cada una, el control del muestreo realizado y la planificación de ensayos por realizar debe ser consistente con los objetivos de las campañas.
- Marcación recolección y envió a laboratorio: Las muestras seleccionadas deben ser marcadas por metraje, largo, UG y ensayo para el cual ha sido selecciona, estas son agrupadas en bandejas con materiales para su transporte y una guía completa del despacho de cada grupo de muestras.
- Identificación de UG
- Selección de probetas
- Trazabilidad de muestras

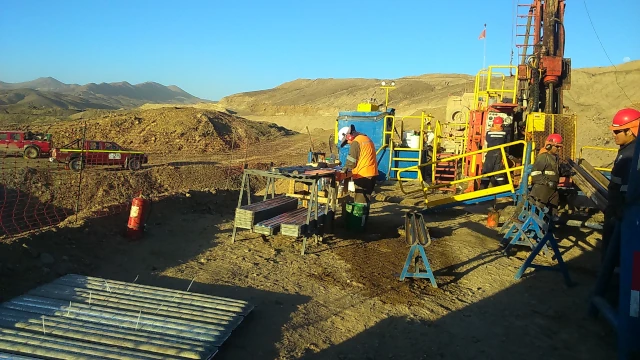

Supervisión y control de perforación DDH y RC
Ofrecemos un servicio especializado en la supervisión técnica de programas de perforación, garantizando la precisión, integridad y representatividad de los datos. Nuestra experiencia se centra en la supervisión de sondajes de diamantinos (DDH) y de circulación reversa (RC), asegurando la correcta ejecución de los programas de perforación. Nuestro equipo técnico capacitado esta preparado para las perforaciones de carácter geotécnico e hidrogeológico, lo que nos permite abordar las complejidades de diferentes proyectos. Nos enfocamos en la validación y control de la información recolectada, desde la trazabilidad del muestreo hasta la integridad de los registros geológicos, proporcionando a nuestros clientes datos confiables para la toma de decisiones estratégicas.
Nuestro servicio de supervisión garantiza la correcta ejecución de la perforación, validando que se cumplan los parámetros de diseño y los estándares de seguridad. Esto asegura la calidad de los testigos y la obtención de información hidrogeológica y geotécnica confiable, optimizando la productividad y minimizando los costos.
Proceso
- Control de Parámetros de Perforación: Monitoreamos la profundidad, inclinación, acimut y recuperación de cada sondaje para detectar desviaciones a tiempo.
- QA/QC del Testigo de Perforación: Implementamos un estricto control de calidad y aseguramiento (QA/QC) para verificar la integridad del testigo de roca y la correcta etiquetación de las cajas.
- Informe Diario y Semanal: Entregamos reportes diarios y semanales detallados que documentan el avance, las observaciones técnicas y cualquier incidencia relevante.
- Registros
- Inspección técnica
- Regularizado
Supervisión y control técnico de sondajes geotécnicos, conocimientos en orientación de sondajes, obtener ángulos Alpha y beta de sondajes.
Proceso
- Supervisión especializada en terreno: Se verifica el cumplimiento de los parámetros establecidos para cada perforación.
- Orientación precisa del sondaje: Utilizando herramientas y técnicas que permiten definir la trayectoria del pozo. En tercer lugar, se procede al cálculo de los ángulos Alpha y Beta, esenciales para interpretar correctamente la inclinación y dirección del sondaje.
- Registro sistemático de datos: Se lleva a cabo un registro sistemático de datos, asegurando que toda la información recopilada sea trazable y útil para el análisis geotécnico posterior.
- Control Sondajes
- Ángulo Alpha estructuras
- Ángulo Beta estructuras
Realizamos levantamientos topográficos de alta precisión utilizando tecnología GPS RTK (Real-Time Kinematic). Este método permite la obtención de coordenadas exactas en tiempo real, lo que agiliza el trabajo en terreno, ideal para el replanteo de proyectos y el control de avance de obras.
Proceso
- Configuración de Estación Base: Instalamos una estación base en un punto de control conocido y georreferenciado para transmitir las correcciones en tiempo real.
- Orientación precisa del sondaje: Utilizamos el receptor rover para capturar puntos en el terreno, obteniendo coordenadas precisas en segundos.
- Procesamiento de Datos: Los datos se procesan para generar planos topográficos, curvas de nivel y modelos digitales del terreno.
- Levantamientos topográficos
- Marcación de puntos
- Cálculo volúmenes
- Diseño caminos

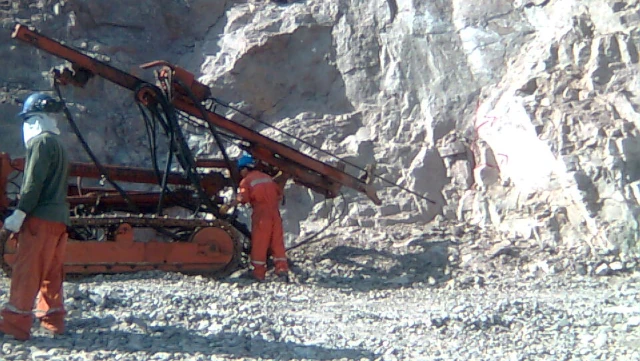

Ofrecemos servicios de muestreo de suelo y prospección geofísica para la exploración minera. El muestreo de suelo permite la identificación de anomalías geoquímicas.
Proceso
- Planificación de Campaña: Se identifican los pozos a muestrear de la malla y sus duplicados asegurando la correcta identificación de los pozos en terreno.
- Muestreo y Adquisición: Se puede hacer una zanja y muestrera la paredes opuestas o mediante incrementos obtener muestra representativa para Cu.
- Envío: Las muestras se identifican, pesan y etiquetan, asegurando que en su envió la trazabilidad completa de la muestra es registrada.
- Leyes químicas de pozos
- QA/QC muestreo
- Enviós
Se controla la perforación así como la ejecución de ensayos tipo lugeoun, lefranc airlift y pruebas de bombeo.
Proceso
- Control y supervisión especializada en terreno: Se verifica el cumplimiento de los parámetros establecidos para cada perforación.
- Supervisión y ejecución de ensayos: Se evalúa en terreno el tipo de acuífero, la roca de caja para el ensayo y los parámetros del en ensayo para asegurar representatividad y evitar hidro fracturaciones.
- Registro sistemático de datos: Los datos se procesan se estudia el comportamiento dela roca en función de su transmisividad y del acuífero.
- Control de sondajes
- QControl ensayos hidrogeológicosA/QC muestreo
- Diseños de perforación/habilitación

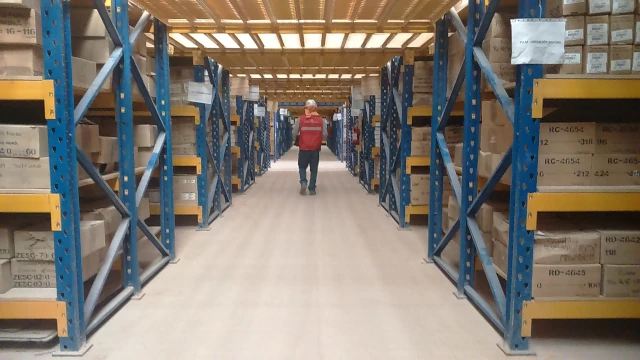

Gestión Integral de Testigos de Sondaje y Geodatabase
Ofrecemos un servicio robusto para la gestión integral de testigos de sondaje, desde la recepción en terreno hasta la administración de la información en una base de datos centralizada. Nos especializamos en la administración de muestreras, garantizando un estricto control de la cadena de custodia y la trazabilidad. Nuestras instalaciones propias, con una capacidad de 10.000 metros mensuales, reciben el procesamiento de fotografía de alta resolución, el mapeo geologico y geotecnico, con corte con sierra o guillotina, manejo de muestras y la administración de la geodatabase, donde validamos e integramos la información física y digital.
La correcta administración de las muestras es vital para la trazabilidad y la integridad de los datos. Nuestro servicio garantiza la correcta recepción, registro, preparación y almacenamiento de las muestras, minimizando el riesgo de errores y entregando trazabilidad del proceso.
Proceso
- Recepción y Registro de Muestras: Recibimos las muestras y las registramos en un sistema de gestión de laboratorio, asignándoles un identificador único.
- Preparación y Almacenamiento: Preparamos las muestras para su análisis (triturado, cuarteado, pulverizado) y las almacenamos en condiciones óptimas para su preservación.
- Control de Trazabilidad: Mantenemos un registro detallado de cada movimiento de la muestra para asegurar una trazabilidad completa.
- Procesamiento
- Trazabilidad
- Registros

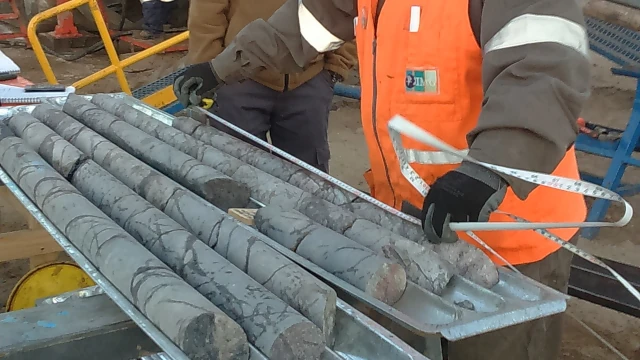

El regularizado de testigo es una etapa crítica en el proceso de perforación geotécnica, especialmente cuando se producen pérdidas de material durante la recuperación. Su objetivo principal es asegurar que el testigo recuperado sea representativo del tramo perforado, permitiendo una interpretación confiable de las condiciones geológicas. Este procedimiento consiste en ajustar, ordenar y complementar el testigo en base a registros de profundidad, continuidad visual y criterios técnicos, corrigiendo vacíos o discontinuidades.
Proceso
- Identificación de pérdidas: Se revisa el registro de perforación y se detectan los tramos donde hubo pérdida parcial o total de testigo. Esto se documenta en la bitácora técnica.
- Ordenamiento del testigo recuperado: Se organiza el testigo en bandejas, respetando la secuencia de profundidad y separando claramente los tramos discontinuos o alterados.
- Regularización del tramo: Se ajusta la longitud del testigo recuperado para representar proporcionalmente el tramo perforado. Esto puede incluir el uso de testigo artificial (espaciadores, etiquetas) para marcar zonas sin recuperación.
- Registro y validación: Se documenta el proceso de regularizado en fichas técnicas, indicando los metros reales recuperados, los tramos perdidos y las correcciones aplicadas. Se valida con el geólogo responsable antes de proceder al análisis estructural o geomecánico.
- Regularizado
- Tramo muestreal

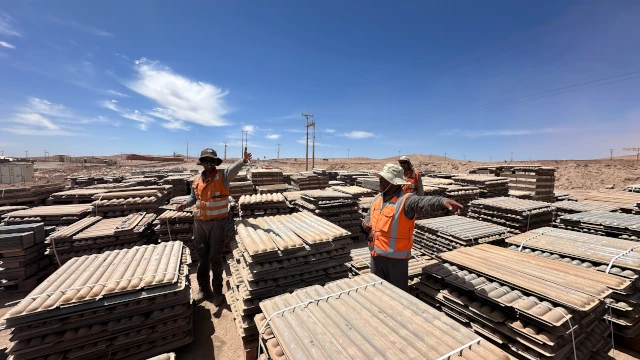

El traslado y la custodia de muestras geotécnicas es un proceso esencial para garantizar la trazabilidad y la integridad de los datos obtenidos en terreno. Desde el momento en que las muestras son extraídas en la plataforma de sondajes, se inicia un protocolo riguroso que asegura su identificación, protección física y registro continuo hasta su llegada al laboratorio de preparación mecánica. Cada movimiento es documentado, y las muestras son etiquetadas con códigos únicos que permiten rastrear su origen, condiciones de transporte y responsables de cada etapa. Este control evita pérdidas, mezclas o alteraciones, asegurando que los análisis posteriores reflejen fielmente las condiciones del subsuelo.
Proceso
- Identificación y etiquetado en plataforma: Cada muestra se rotula con un código único que incluye información del sondaje, profundidad y fecha. Se registra en la bitácora de campo y en el sistema digital de trazabilidad.
- Embalaje y protección: Las muestras se colocan en contenedores adecuados (bandejas, bolsas, cajas) que protegen contra humedad, golpes y contaminación. Se utilizan sellos de seguridad si es necesario.
- Registro de traslado: Se documenta el movimiento desde la plataforma hasta el punto de acopio o laboratorio, incluyendo fecha, hora, medio de transporte y responsable del traslado. Se firma una cadena de custodia.
- Entrega en laboratorio de preparación mecánica: Al llegar al laboratorio, se verifica la integridad de las muestras y se cotejan los registros. Cualquier discrepancia se reporta inmediatamente y se actualiza el sistema de trazabilidad.
- Traslados
- Trazabilidad
- Registros

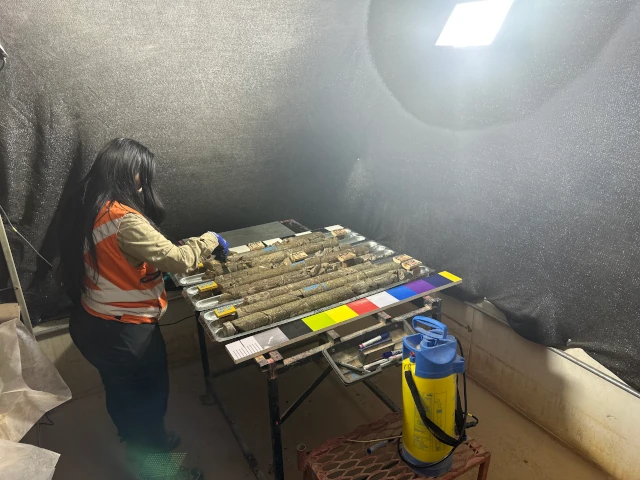

La fotografía de testigos es un método eficiente para documentar visualmente y con alta resolución la totalidad de los testigos de sondaje. Nuestro servicio permite generar un registro fotográfico continuo y de alta calidad que sirve como una herramienta de referencia invaluable para la reinterpretación geológica y el control de calidad.
Proceso
- Preparación y Escaneo de Testigos: Preparamos las cajas de testigos, las escaneamos con cámaras de alta resolución y capturamos imágenes de los testigos secos y mojados para resaltar las características de la roca.
- Procesamiento de Imágenes: Procesamos las imágenes para corregir distorsiones, mejorar la iluminación y estandariza el color.
- Generación de Bandas Continuas: Integrar en bases de datos.
- Respaldos Digitales
- Fotografías de alta calidad
- Registros permanente

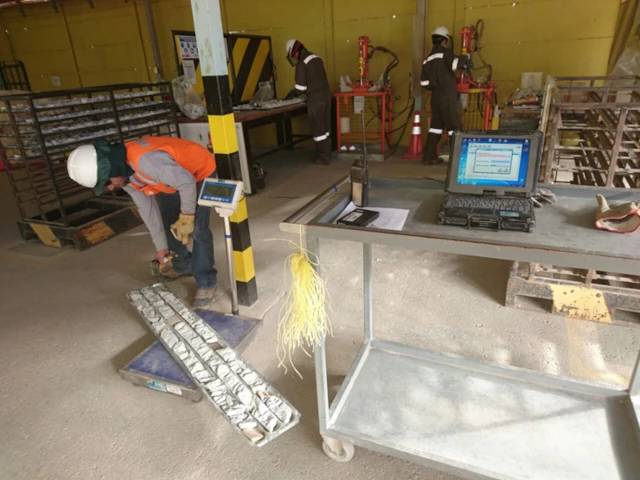

La medición de la densidad en testigos de roca es un parámetro clave para la cubicación de recursos y la planificación minera. Nuestros técnicos especializados utilizan equipos calibrados para obtener mediciones precisas y confiables que alimentan directamente los modelos geológicos.
Proceso
- Instalación y Puesta en Marcha: Realizamos la medición por el método de desplazamiento de volumen, utilizando balanzas de precisión y canastillos sumergidos para determinar la densidad de cada muestra.
- Mantenimiento y Calibración: Utilizamos equipamiento certificado y calibrado de manera regular para garantizar la exactitud de cada lectura.
- Recopilación de Datos: Registramos y documentamos cada medición, asociándola a la muestra de origen para una trazabilidad completa del dato.
- Densidad
- Registros
La preparación de muestras es un proceso fundamental que impacta directamente en la calidad de los análisis químicos. Un corte inadecuado o una contaminación cruzada pueden generar pérdidas económicas significativas. En IMG Ltda, tratamos cada testigo con el rigor que la data merece.
Proceso
- Corte Longitudinal de Precisión: Utilizamos sierras diamantadas para cortar los testigos en dos mitades exactas, asegurando que tanto la muestra para análisis como el testigo de resguardo sean representativos.
- Control de Calidad y Trazabilidad: Cada muestra es etiquetada y registrada, manteniendo una cadena de custodia rigurosa desde el corte hasta el despacho al laboratorio.
- Seguridad Operacional: Todos nuestros procedimientos se realizan bajo estrictos protocolos de seguridad para proteger tanto la integridad de la muestra como la de nuestro personal.
- Muestreo
- Embalaje
- Gestión logística de muestras

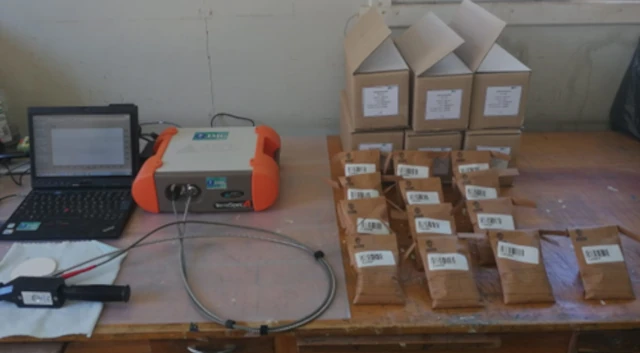

El análisis NIR (infrarrojo cercano) es una técnica espectroscópica no destructiva utilizada para determinar la composición química de materiales mediante la interacción de la luz infrarroja con la muestra. Este método es ampliamente aplicado en minería, agricultura, alimentos y farmacéutica, ya que permite obtener información rápida y precisa sobre parámetros como humedad, contenido mineral, materia orgánica, entre otros.
Proceso
- Preparación de la muestra: Se selecciona y acondiciona la muestra (triturado, homogeneización, secado si es necesario) para asegurar una lectura representativa y reproducible.
- Calibración del equipo: Se verifica el espectrómetro NIR con patrones de referencia certificados, ajustando parámetros como longitud de onda, intensidad de luz y sensibilidad del detector.
- Medición espectral: La muestra se expone al haz infrarrojo y se registra el espectro de absorción o reflexión. Este espectro contiene información sobre los enlaces moleculares presentes.
- Procesamiento y análisis de datos: Los datos espectrales se interpretan mediante modelos quimiométricos (como regresión PLS), generando resultados cuantitativos de los componentes analizados. Se validan los resultados con estándares o muestras de control.
- Espectroscopia de alteraciones
- Infrarrojo de arcillas
- Biblioteca NIR

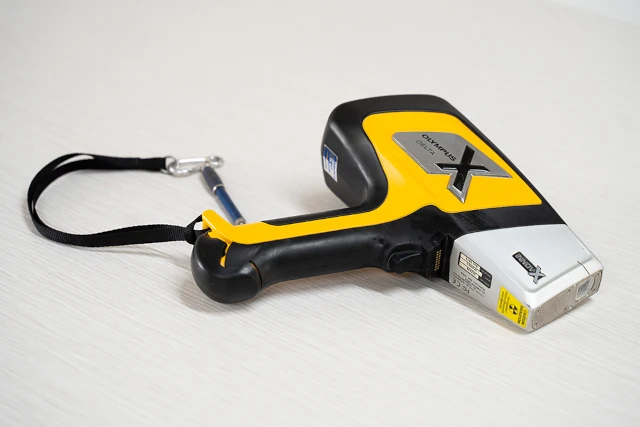

El pXRF es una herramienta analítica portátil que permite la determinación rápida de la composición elemental en muestras de roca o suelo. Este método no destructivo agiliza el proceso de toma de decisiones en el terreno, ya sea para el control de la ley, la identificación de mineralización o la definición de dominios geológicos.
Proceso
- Análisis en Campo Inmediato: Realizamos análisis en terreno, obteniendo resultados en minutos para elementos clave como Cu, Au, Ag, Fe, entre otros, lo que permite una toma de decisiones más ágil en la operación.
- Calibración y Control de Calidad: Utilizamos estándares certificados para la calibración del equipo y realizamos controles de calidad para asegurar la exactitud y reproducibilidad de los datos.
- Adquisición de Datos: Los datos del pXRF se integran directamente en la base de datos geológica, permitiendo una rápida visualización y análisis de la información geoquímica.
- Fluorescencia de Rayos X
- Elementos traza
- Metales base
Caracterización 3D de Pozos de Sondaje
Ofrecemos servicios de caracterización 3D de pozos de sondaje con tecnología de punta para una comprensión completa y precisa de la perforación. Utilizamos giroscopios de alta precisión para medir la orientación del pozo, y complementamos esta información con caliper para caracterizar la geometría del pozo. Además, nuestros televiewers ópticos y acústicos proporcionan imágenes detalladas del interior, permitiendo una identificación y análisis de estructuras y fracturas. Esto asegura que la información de cada sondaje sea fiable y esté lista para la modelación geológica. Nuestro equipo de expertos en geofísica y geología trabaja en conjunto para interpretar los datos y generar informes técnicos que apoyan la toma de decisiones informadas en proyectos mineros.

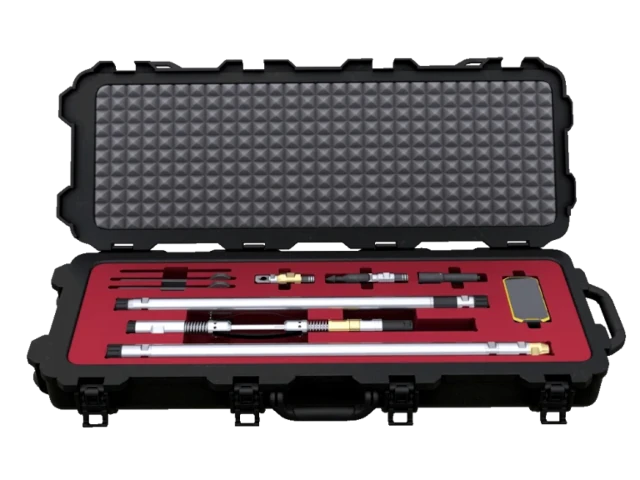

La medición de trayectoria con un giroscopio buscador de norte es una técnica avanzada utilizada en sondajes geotécnicos y exploratorios para determinar con alta precisión la orientación espacial de un pozo. Este instrumento permite registrar el rumbo (azimut) y la inclinación (ángulo de declinación) sin depender del campo magnético terrestre, lo que lo hace ideal en zonas con interferencias magnéticas.
Proceso
- Calibración del equipo: Se realiza una verificación previa del giroscopio, asegurando que esté correctamente alineado y que los sensores estén operativos. Esto incluye pruebas de referencia en superficie.
- Configuración de parámetros de medición: Se definen los intervalos de lectura (por ejemplo, cada 3 o 5 metros), la velocidad de descenso y el modo de registro (continuo o estacionario).
- Inserción y medición en el pozo: El giroscopio se introduce en el sondaje mediante una sarta de perforación o cable, registrando datos de rumbo e inclinación a medida que desciende. Se debe mantener una velocidad constante para evitar errores.
- Validación y procesamiento de datos: Los datos obtenidos se descargan y se procesan mediante software especializado. Se comparan con el diseño teórico del pozo y se generan gráficos de trayectoria para análisis estructural.
- Rumbo y azimut pozo
- Modelo 3D pozo
Estas herramientas geofísicas son esenciales para obtener un perfil detallado de las paredes de un pozo. El caliper de 3 brazos mide el diámetro con precisión, mientras que el registro gamma (o rayos gamma) mide la radioactividad natural de las rocas para identificar diferentes litologías o la presencia de minerales específicos.
Proceso
- Medición de Parámetros: Se introduce Caliper mediante winche en pozo abierto.
- Detección diámetro: El caliper de 3 brazos mide el diámetro del pozo en dos ejes perpendiculares, lo que permite detectar la elipticidad y la orientación de la forma del pozo.
- Detección Gamma: El Componente Gamma (o Gamma Ray) detecta la radiación natural emitida por las formaciones geológicas atravesadas por el pozo.
- Diámetro pozo
- Lectura Gamma
Herramientas geofísicas son esenciales para obtener un perfil detallado de las paredes de un pozo. Televiewer óptico genera una imagen de la pared del sondaje mediante el recorrido con cámaras, permitiendo la identificación de fracturas, litologías y zonas de alteración.
Proceso
- Medición de Parámetros: Se introduce Lector óptico mediante winche en pozo abierto.
- Detección de Fracturas y Litologías: El televiewer óptico genera una "imagen" de la pared del sondaje, revelando detalles sobre la orientación de fracturas, fallas y las características litológicas.
- Generación de Imágenes de Pozo: Los datos son procesados para generar una visualización 3D del interior del pozo, crucial para el diseño de instrumentación y la caracterización geológica.
- Imágenes óptica 3D
- Alta definición
- Imagen pozo completo desplegado
Herramientas geofísicas son esenciales para obtener un perfil detallado de las paredes de un pozo. Televiewer acústico genera una imagen de la pared del sondaje bajo el nivel freático mediante sensores acústicos, permitiendo la identificación de fracturas, litologías y zonas de alteración.
Proceso
- Medición de Parámetros: Se introduce Lector óptico mediante winche en pozo abierto.
- Detección de Fracturas y Litologías: El televiewer óptico genera una "imagen" de la pared del sondaje, revelando detalles sobre la orientación de fracturas, fallas y las características litológicas.
- Generación de Imágenes de Pozo: Los datos son procesados para generar una visualización 3D del interior del pozo, crucial para el diseño de instrumentación y la caracterización geológica.
- Imagen acústica 3D
- Imagen pozo completo desplegado
- Perfil de amplitud
Desarrollo de Soluciones Tecnológicas

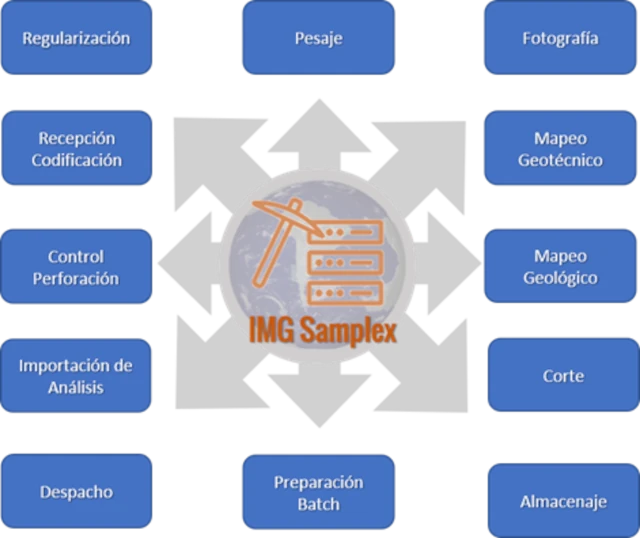

Apoyamos a nuestros clientes con softwares para la gestión de almacenamiento de muestra, la captura de información en el mapeo, almacenamiento y toma de fotografías, QA/QC del corte de testigos y la digitalización del control de sondajes. Además IMG cuenta con diversos proyectos de nuevas tecnologías desarrollados en conjunto con nuestros clientes.

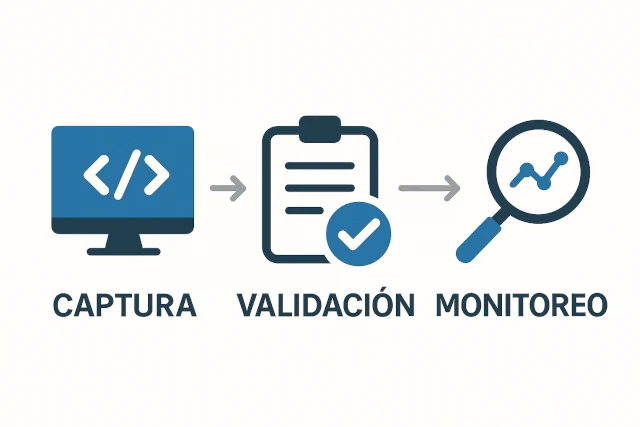

Ofrecemos servicios de administración de bases de datos geológicas, geotécnicas y mineras, garantizando la integridad, consistencia y seguridad de la información. Nuestro equipo se encarga de la gestión de usuarios, el control de versiones y el mantenimiento de la estructura de la base de datos para un rendimiento óptimo.
Proceso
- Diseño de Estructura de Datos: Ayudamos a diseñar una estructura de base de datos robusta y escalable que se adapte a las necesidades del proyecto.
- Carga y Validación de Datos: Realizamos la carga masiva de datos y aplicamos rigurosos filtros de validación para asegurar la calidad de la información.
- Mantenimiento y Respaldo: Implementamos protocolos de respaldo y recuperación para proteger la información contra pérdidas o corrupción.
- Almacenamiento geodata
- Gestión geodata
- Actualización geodata
El aseguramiento y control de calidad (QA/QC) es un pilar fundamental en la minería. Realizamos auditorías y controles sistemáticos de la data geológica y de perforación para asegurar que cumple con los estándares de la industria, garantizando su confiabilidad para la estimación de recursos y reservas.
Proceso
- Diseño de Protocolos QA/QC: Diseñamos planes de QA/QC adaptados a cada proyecto, definiendo la frecuencia y tipo de muestras de control (blancos, duplicados, estándares).
- Implementación de Muestras de Control: Gestionamos la inserción de muestras de control en el flujo de laboratorio para monitorear la precisión, exactitud y contaminación.
- Reporte y Análisis: Analizamos los resultados de laboratorio y generamos informes detallados que evidencian la calidad de los datos.
- QA/QC leyes
- BD validadas
- Variables geológicas
Desarrollamos soluciones de software personalizadas para la gestión, visualización y análisis de grandes volúmenes de datos geológicos y de minería. Nuestras herramientas se diseñan para ser intuitivas y eficientes, permitiendo a los geólogos y mineros tomar decisiones basadas en información actualizada y confiable.
Proceso
- Diseño y Desarrollo a Medida: Creamos software que se ajusta a las necesidades específicas de nuestros clientes, ya sea para la gestión de datos de testigos, mapeos o datos geofísicos.
- Integración de Datos: Nuestras soluciones se integran con bases de datos existentes y equipos de terreno, asegurando un flujo de información sin interrupciones.
- Visualización y Análisis Avanzado: Ofrecemos herramientas de visualización 2D y 3D, gráficos interactivos y análisis predictivos que transforman la data en conocimiento.
- Mapeo
- Procesamiento
- Digitalización
